የአረብ ብረት መዋቅር ፋብሪካ ሕንፃዎች ዲዛይን እና ግንባታ ዘጠኝ ቁልፍ ነጥቦች

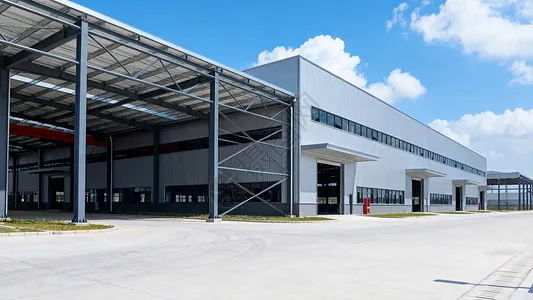

የአረብ ብረት መዋቅር የፋብሪካ ሕንፃዎችበግንባታ ኢንጂነሪንግ ውስጥ በሰፊው እውቅና አግኝተዋል ምክንያቱም በፍጥነት ለመገንባት, ክብደታቸው ቀላል, ጥሩ የሴይስሚክ አፈፃፀም ያላቸው እና ለአካባቢ ተስማሚ ናቸው. በኢንዱስትሪ ህንፃዎች ዲዛይን ውስጥ ቀስ በቀስ ይበልጥ ከባድ የሆነውን የተጠናከረ ኮንክሪት መዋቅር ተክተዋል.

በቻይና ውስጥ የብረት አሠራሮች ለረጅም ጊዜ ጥቅም ላይ አልዋሉም, እና የእነሱ ዝርዝር ዲዛይን እና የግንባታ ቴክኒኮች አሁንም እየተዘጋጁ ናቸው. ምንም እንኳን የአረብ ብረት መዋቅር የኢንዱስትሪ ሕንፃዎች ብዙ ጥቅሞችን ቢሰጡም, ብረት እንደ ማቴሪያል እንዲሁ ድክመቶች አሉት-ለምሳሌ, ደካማ የእሳት መከላከያ እና የመበስበስ ዝንባሌ. በንድፍ እና በግንባታ ደረጃዎች ውስጥ እነዚህ ነገሮች ግምት ውስጥ መግባት አለባቸው.

I. የአረብ ብረት መዋቅር የፋብሪካ ሕንፃዎች ዋና ጥቅሞች

በማጠቃለያው ላይ እንደተጠቀሰው, ዋናዎቹ ጥቅሞችየብረት መዋቅር የኢንዱስትሪ ሕንፃዎችየሚከተሉት ናቸው። በመጀመሪያ ደረጃ በግንባታ ፍጥነት: የብረት እቃዎች በፋብሪካ ውስጥ በብዛት ሊመረቱ ይችላሉ; ግንባታው ቀላል እና ፈጣን ነው, ይህም የግንባታ ጊዜን በእጅጉ ይቀንሳል. ሁለተኛ, ከራስ-ክብደት አንጻር: የህንፃው መዋቅራዊ ክብደት በ 30% ገደማ ሊቀንስ ይችላል; ይህ በተለይ ዝቅተኛ የመሠረት አቅም ወይም ከፍተኛ የሴይስሚክ ምሽግ ጥንካሬ ባለባቸው ቦታዎች ላይ አጠቃላይ ኢኮኖሚው ከተጠናከረ የኮንክሪት መዋቅራዊ ስርዓቶች የተሻለ ነው። በመጨረሻም, ከአካባቢ ጥበቃ አንጻር: የብረት አሠራሮች ከሥነ-ምህዳር ተስማሚ አረንጓዴ የግንባታ ስርዓቶች ቤተሰብ ናቸው; አረብ ብረት እራሱ ከፍተኛ ጥንካሬ እና ከፍተኛ ቅልጥፍና ያለው ቁሳቁስ ሲሆን ከፍተኛ የመልሶ ማልማት ዋጋ ያለው ሲሆን በግንባታው ወቅት የቅርጽ ስራ አያስፈልገውም.

II. የስዕል ንድፍ አስፈላጊነት

ስዕሎች በማንኛውም ፕሮጀክት ውስጥ የግንባታ መሠረት ናቸው. የብረታ ብረት መዋቅር የኢንዱስትሪ ሕንፃ ዲዛይን ወቅት የግንባታ ክፍል ሙያዊ ቴክኒሻኖች በጋራ የስዕል ግምገማ ለማካሄድ በማደራጀት "ስህተቶች, ግድፈቶች, ግጭቶች እና ጉድለቶች" ስዕሎችን በማጣራት ግንባታው ከመጀመሩ በፊት ችግሮች እንዲፈቱ እና ችግሮችን በጥራት እና በጊዜ ሰሌዳ ላይ የመሳል ተፅእኖ ዝቅተኛ እንዲሆን ማድረግ. ለብረት አሠራር ፕሮጀክት የተለየ የግንባታ አደረጃጀት ንድፎችን ለፋብሪካው ደረጃ እና ለግንባታው ደረጃ መዘጋጀት አለባቸው; የማምረት ሂደት ሰነዱ በእያንዳንዱ ሂደት እና በንዑስ ንጥል ደረጃ የጥራት ደረጃዎችን እና ቴክኒካዊ መስፈርቶችን እንዲሁም የምርት ጥራትን ለማረጋገጥ የተወሰኑ እርምጃዎችን መሸፈን አለበት።

III. ለ Bracing System ንድፍ መርሆዎች

የሕንፃውን የቦታ ባህሪ ለማረጋገጥ ፣ አጠቃላይ ጥንካሬውን ለማሻሻል ፣ ቁመታዊ አግድም ኃይሎችን ለመቋቋም እና ለማስተላለፍ ፣ የአባላትን ከመጠን በላይ መበላሸትን ለመከላከል ፣ የመጭመቂያ አባላትን መጨናነቅን ለማስወገድ እና አጠቃላይ መዋቅሩ መረጋጋትን ለማረጋገጥ አስተማማኝ የጭረት ስርዓት በህንፃው መዋቅራዊ ቅርፅ ፣ በክሬን አቀማመጥ ፣ የሚንቀጠቀጡ መሳሪያዎች ፣ የእያንዳንዱ ወርክሾፕ ስፋት እና ቁመት ፣ እና የዞኑ ርዝመት። እያንዳንዱ የሙቀት ዞን ከጣሪያው አግድም አግድም ቅንጅት ጋር በመቀናጀት የተረጋጋ የኢንተር-አምድ ማሰሪያ ስርዓት መሰጠት አለበት። የታችኛው-አምድ ማሰሪያ አቀማመጥ የርዝመታዊ መበላሸት አቅጣጫን የሚወስን እና የሙቀት ጭንቀትን መጠን የሚነካ ቁልፍ ነገር ነው ። እንደ ክሬን ጨረሮች ያሉ ቁመታዊ አባላቶች እንዲሰፉ እና የሙቀት መጠኑ ሲቀየር በነፃነት ወደ ሁለቱም ጫፎች እንዲዋሃዱ የታችኛው አምድ ቅንፍ በተቻለ መጠን ወደ የሙቀት ዞኑ መሃል መቀመጥ አለበት። የሙቀት ዞኑ አጭር በሚሆንበት ጊዜ አንድ ነጠላ የዝቅተኛ-አምድ ማሰሪያ በአጠቃላይ መሃል ላይ ይቀመጣል። ይሁን እንጂ የሙቀት ዞኑ ከ 150 ሜትር በላይ ሲረዝም, ቁመታዊ ጥንካሬን ለማረጋገጥ በዞኑ ውስጥ ሁለት የዝቅተኛ-አምድ ማሰሪያዎች መጫን አለባቸው; በተቻለ መጠን በሙቀት ዞን መካከለኛ ሶስተኛው ውስጥ መቀመጥ አለባቸው, እና በሁለቱ ስብስቦች መካከል ያለው መካከለኛ ርቀት ከ 72 ሜትር በላይ መሆን የለበትም, ይህም ከፍተኛ የሙቀት ጭንቀትን ለማስወገድ ነው.

IV. ለሴይስሚክ ዲዛይን ቁልፍ ነጥቦች

የብረት መዋቅር የኢንዱስትሪ ሕንፃ የመሬት መንቀጥቀጥ ንድፍ ሲያካሂዱ የሚከተሉትን ነጥቦች ልብ ሊባል ይገባል. በመጀመሪያ ደረጃ ከአጠቃላይ አቀማመጥ አንጻር የጅምላ እና ጥንካሬው እኩል መከፋፈል አለበት ስለዚህ ሕንፃው ወጥ በሆነ መልኩ እንዲጫን እና በተቀናጀ መንገድ እንዲበላሽ; በሴይስሚክ አፈጻጸም ላይ ጥሩ ያልሆነ ተጽእኖ ስላለው እኩል ያልሆነ ግትርነት መወገድ አለበት። ለ transverse መዋቅር, አንድ ግትር ፍሬም, ወይም ጣራ truss በጥብቅ አምዶች ጋር የተገናኘ ነው ውስጥ ፍሬም, ሙሉ በሙሉ ብረት ያለውን ጭነት-የሚያፈራ አፈጻጸም ለመጠቀም እና transverse ሲለጠጡና ለመቀነስ, ጉዲፈቻ መሆን አለበት. ሁለተኛ፣ የአረብ ብረት ህንጻዎች በአብዛኛው የሚወድቁት የአባላቶች ጥንካሬ በቂ ስላልሆነ ሳይሆን አባላቶቹ ስለሚጠለፉ ነው። ስለዚህ የህንጻውን አጠቃላይ መረጋጋት የሚያረጋግጥ በደንብ የተስተካከለ የማሰተፊያ ዘዴ በጣም አስፈላጊ ነው. በመጨረሻም, በመሬት መንቀጥቀጥ እርምጃ, ዝቅተኛ ዑደት ድካም ይከሰታል, እና በህንፃው ላይ ያለው ተጽእኖ በንድፍ ውስጥ ግምት ውስጥ መግባት አለበት. የመዋቅር ግንኙነቶች ንድፍ የመዋቅር አባላትን ሙሉ ክፍል ከመሰጠቱ በፊት የጋራ ውድቀት እንዳይከሰት ማረጋገጥ አለበት ። አባላቱ የሴይስሚክ ኃይልን ሙሉ በሙሉ እንዲወስዱ እና የመሬት መንቀጥቀጥ አቅማቸውን እንዲያዳብሩ ወደ ፕላስቲክ ደረጃ እንዲገቡ ሊፈቀድላቸው ይገባል.

V. የሙቀት-እና የእሳት መከላከያ ንድፍ አስፈላጊነት

የአረብ ብረት መዋቅር የኢንዱስትሪ ሕንፃዎችደካማ የእሳት መከላከያ አላቸው. ብረት ከ 100 ዲግሪ ሴንቲግሬድ በላይ ሲሞቅ የመሸከም ጥንካሬው ይቀንሳል እና የሙቀት መጠኑ ሲጨምር የፕላስቲክ መጠኑ ይጨምራል. በ250 ዲግሪ ሴንቲ ግሬድ አካባቢ የአረብ ብረት የመሸከም ጥንካሬ በትንሹ ይጨምራል ፕላስቲክነቱ ግን እየቀነሰ - ሰማያዊ ስብራት በመባል የሚታወቀው ክስተት ነው። ከ 250 ዲግሪ ሴንቲግሬድ በላይ, አረብ ብረት መንሸራተት ይጀምራል. በ 500 ዲግሪ ሴንቲግሬድ አካባቢ, የአረብ ብረት ጥንካሬ በጣም ዝቅተኛ ስለሚቀንስ የአረብ ብረት መዋቅር ሊፈርስ ይችላል. ስለዚህ የአረብ ብረት መዋቅር የሙቀት መጠን ከ 150 ዲግሪ ሴንቲግሬድ በላይ በሆነ ጊዜ የሙቀት መከላከያ እና የእሳት መከላከያ ንድፍ መሰጠት አለበት (ብዙውን ጊዜ ሙቀትን የሚቋቋም, የእሳት መከላከያ ሽፋኖችን በመተግበር).

በግንባታ ላይየብረት መዋቅር የኢንዱስትሪ ሕንፃዎች, ብዙ ተግባራዊ ችግሮች ይነሳሉ; እዚህ በጣም ታዋቂ የሆኑትን ብቻ እንመረምራለን.

VI. በግንባታው ወቅት መልህቅ ብሎኖች መክተት

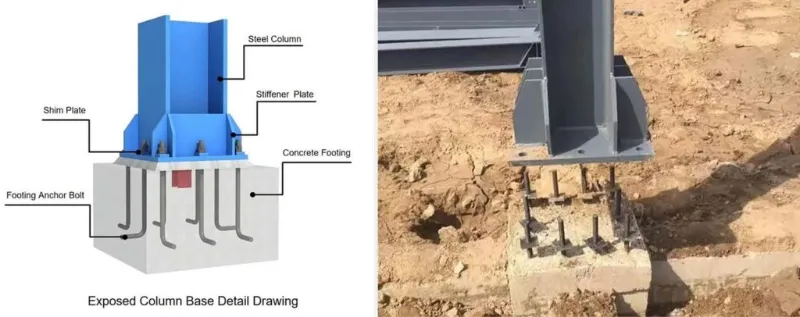

የመልህቆሪያው መቀርቀሪያዎች በጥብቅ የተገጠሙ መሆን አለመሆናቸው ለብረት መዋቅር የኢንዱስትሪ ሕንፃ መረጋጋት መሠረታዊ ነው ሊባል ይችላል. የመልህቆቹ መልህቆች ትክክለኛነት በቀጥታ የብረት አሠራሩን አቀማመጥ ይነካል. መልህቅ መቀርቀሪያዎች በጥብቅ ትክክለኛነት መከተብ አለባቸው: የዘንግ መዛባት ± 2.0 ሚሜ እና ከፍታ ± 5.0 ሚሜ። የአምዱ መልህቅ ብሎኖች ከመጫንዎ በፊት እያንዳንዱን የአግድም መቆጣጠሪያ አውታር ዘንግ በአምዱ መሠረት ላይኛው ክፍል ላይ ያቅርቡ እና ቀለበቱን ይዝጉ ፣ ይህም የቦኖቹን የመጫን ትክክለኛነት ለማረጋገጥ; ከዚያም በመጥረቢያዎቹ መሰረት የአምዶቹን ውጫዊ ጫፎች ምልክት ያድርጉ. የአምዱ መልህቅ ብሎኖች የድጋፍ ፍሬም (ሾሪንግ) ከተነሳ በኋላ አስፈላጊውን ከፍታ በብረት-ቱቦ ፍሬም ላይ ያስተላልፉ።

VII. በመትከል ጊዜ ጥንቃቄዎች

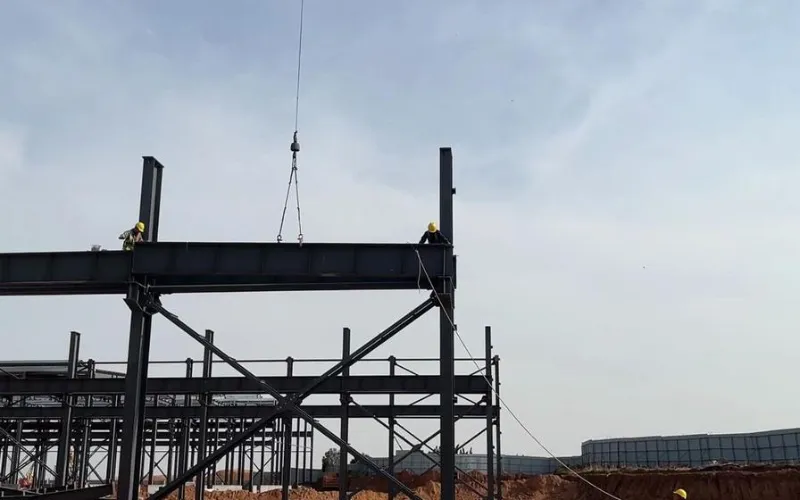

ዋናዎቹ ጥንቃቄዎች የሚከተሉት ናቸው. በመጀመሪያ የመስቀል ማእከላዊ መስመሮችን በአዕማድ እግር እና በመልህቆቹ መልህቆች ማእከላዊ መስመሮች ላይ ምልክት ያድርጉ እና በአምዱ መሠረት ላይ ያሉትን የጭረት ቀዳዳዎች ያፅዱ; የአረብ ብረት አምድ ከቆመ በኋላ, ከፍታውን ያስተካክሉት እና ፍሬዎቹን ያጣሩ. በሁለተኛ ደረጃ, በአንደኛው ቦታ ላይ የብረት ምሰሶዎች ከተሠሩ በኋላ, የጭራጎቹን (የማያያዣ አባላትን) ይጫኑ, ይህም የአምዶቹን አጠቃላይ መረጋጋት ለማረጋገጥ እና የብረት ዘንጎች በሚነሱበት ጊዜ እንዳይበላሹ ይከላከላሉ. በመጨረሻም የብረት ዘንጎችን ከፍ ያድርጉ: በአየር መካከል ጥንድ ጥንድ ያገናኙ እና የከፍተኛ ጥንካሬን የመጀመሪያ ማጠንከሪያ ያከናውኑ; የመጀመሪያው ጨረር ወደ አንድ ጎን እንዳይዘዋወር ለመከላከል በአራት ጋይ ሽቦዎች መያያዝ አለበት.

VIII የክሬን ጨረሩን ስርዓት መጫን ላይ ችግሮች

በግንባታው ወቅት የክሬን ጨረሮች ከዓምዱ-የተጣበቀ የባህር ወሽመጥ በጥብቅ መጫን አለባቸው, በዝርዝሩ መሰረት. የኢንተር-አምድ ማሰሪያው ከተጫነ እና ከተገናኘ በኋላ በአንፃራዊነት የተረጋጋ የቦታ ጥንካሬ ክፍል ይፈጥራል። ከዚህ የባህር ወሽመጥ መትከል የበለጠ ደህንነቱ የተጠበቀ እና እንዲሁም የክሬን ጨረሮች መገንባቱ የአምዶቹን አቀባዊነት እንደማይጎዳ ያረጋግጣል. በሚጫኑበት ጊዜ የሺም ሳህኖች ትልቅ የመጨረሻ ክፍል ልዩነቶች ባሉት ክሬን ጨረሮች ስር መቀመጥ አለባቸው ። የክሬን ጨረሩ ስርዓት ከተስተካከለ በኋላ እነዚህ ሽክርክሪቶች ወደ ቦታው መገጣጠም አለባቸው እና ጨረሮቹ አስቀድሞ ከተቀመጡት የአቀማመጥ መስመሮች ጋር በትክክል መስተካከል አለባቸው። የብሬኪንግ ሲስተም በመደበኛነት መገናኘት ያለበት የክሬን ጨረሮች ተስተካክለው ከተስተካከሉ በኋላ ብቻ ነው። የፍሬን ጠፍጣፋ ወደ ክሬን ጨረሩ በከፍተኛ ጥንካሬ ብሎኖች እና በመበየድ ወደ ረዳት truss ጋር ሲገናኝ, ቅደም ጉዳዮች: በመጀመሪያ ከፍተኛ-ጥንካሬ ብሎኖች ጋር ብሬክ ሳህን ወደ ክሬን ጨረር ጋር ያገናኙት እና የመጀመሪያ ማጠናከር ማከናወን; ከዚያም ረዳት ትራስ ያስተካክሉት, ታክ-በብሬክ ሳህን ጋር በመበየድ, እና ከፍተኛ-ጥንካሬ ብሎኖች የመጨረሻ ማጥበቅ ያከናውኑ; በመጨረሻ፣ የፍሬን ሳህኑን ከረዳት ትራስ ጋር በማጣመር። ከፍተኛ ጥንካሬ ያላቸው ብሎኖች እና የብሬክ ሳህን ብየዳ ሁለቱም ወደ ሳህን ውስጥ ያለውን ውስጣዊ ውጥረት ለመቀነስ, እያንዳንዱ ሳህን መሃል ጀምሮ ወደ ሁለቱም ጠርዝ መሄድ አለበት.

IX. የአረብ ብረት ክፍሎችን መቆለል

መገንባቱን ቀላል ለማድረግ የአረብ ብረት እቃዎች በቦታው ላይ ከደረሱ በኋላ ምክንያታዊ በሆነ መንገድ መቆለል አለባቸው. መርሆዎቹ-ለግንባታ አስፈላጊ የሆኑ አካላት በቀጥታ በቦታው ላይ መደርደር አለባቸው, የመትከያውን ቅደም ተከተል በመከተል - የሚነሱት በመጀመሪያ ወደ ላይ ይወጣሉ, እና በኋላ ላይ የሚነሱት ከታች; በአስቸኳይ የማይፈለጉ አካላት በጊዜያዊነት ከጣቢያው ውጭ መቀመጥ አለባቸው. በሚደረደሩበት ጊዜ ዓምዶች እና ጨረሮች ይለያዩዋቸው እና በዘንግ ይከማቹ። የማጠራቀሚያው ግቢ በተመረጡት ሰዎች መተዳደር አለበት; አካላት ከአቅርቦት መስፈርቶች እና ከአቅርቦት ዝርዝር ጋር መቆጠር አለባቸው እና መዝገቦቹ መመዝገብ አለባቸው። የ H-ክፍል አባላት ቀጥ ብለው መቀመጥ አለባቸው, በጭራሽ ጠፍጣፋ አይደሉም. እያንዳንዱ አካል ቢያንስ በሁለት ነጥቦች ላይ መደገፍ አለበት; የድጋፍ ነጥቦቹ ከአባላቱ ጫፎች በሰባተኛው ስፔን ላይ መቀመጥ አለባቸው. በንብርብሮች ውስጥ በሚደረደሩበት ጊዜ, ከሶስት ንብርብሮች በላይ አይፈቀድም; የእንጨት ብሎኮች ደረጃቸውን ለመጠበቅ በንብርብሮች መካከል በትክክል መቀመጥ አለባቸው እና የድጋፍ ነጥቦቹ በአቀባዊ መስተካከል አለባቸው።
