የብረት ወለል ንጣፍ እንዴት እንደሚመረጥ? እነዚህን ዋና ዋና ዓይነቶች ማስተር

የብረት ወለል ንጣፍ በ ውስጥ የወለል ስርዓት ዋና አካል ነው።የብረት-መዋቅር ሕንፃዎች. ለግንባታ እንደ ፕሮፋይል የተሰራ የብረት ሉህ አይነት, ከቅጽ ስራ-ነጻ እና ለኮንክሪት ወለል ንጣፎችን ከመደገፍ ነጻ የሆነ መፍትሄ ይሰጣል. በ V-ቅርጽ ያለው፣ ዩ-ቅርጽ ያለው ወይም ትራፔዞይድ ቆርጦ መስቀሎች ያሉት በብርድ መታጠፊያ ጥቅልል ​​ነው። የእሱ የሞዴል ቁጥሩ የተዋቀረው እንደሚከተለው ነው፡ ቅድመ ቅጥያ ("YX" ወይም "YXB") + የሞገድ ቁመት-ሞገድ ፒክ-ውጤታማ ስፋት። ሁለት ዋና ዋና መዋቅራዊ ሥርዓቶች አሉ-የተለመደ ፕሮፋይል የአረብ ብረት ወለል ንጣፍ (ክፍት-አይነት ፣ እንደገና የገባ ዓይነት ፣ ዝግ ዓይነት) እና የብረት ባር ትራስ ወለል ንጣፍ።

የተለመደው የፕሮፋይል-አረብ ብረት ወለል ንጣፍ ከግላቫኒዝድ ብረት ወረቀቶች የተሰራ ነው. እሱ በቀጥታ በብረት ጣውላዎች ላይ ተዘርግቷል እና በብረት ጣውላዎች ውስጥ ዘልቀው በመግባት ከብረት ጣውላዎች ጋር በጥብቅ ይጣበቃል. በእርጥብ ኮንክሪት እና በግንባታ ሸክሞች ላይ የእራሱን ክብደት ሊሸከም ይችላል. በክፍተ-ክፍል ቅርጾች መሰረት, ክፍት-አይነት የወለል ንጣፍ, እንደገና ገብ (dovetail-type) የወለል ንጣፍ እና የተዘጉ ዓይነት የወለል ንጣፎች ሊከፈል ይችላል.

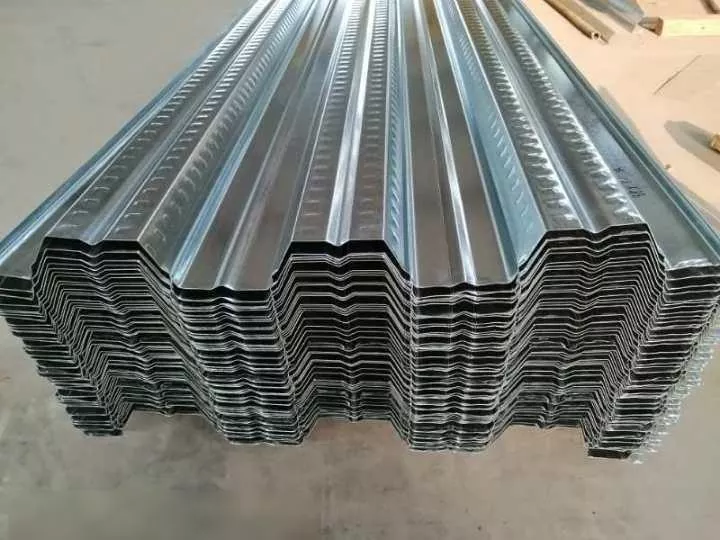

ክፍት ዓይነት የወለል ንጣፍ

የ V ቅርጽ ያለው ወይም ትራፔዞይድ ክፍት የሆኑ መስቀሎች አሉት። በግንባታው ወቅት እንደ ቋሚ ፎርሙላ ብቻ ነው የሚያገለግለው, ምቹ መጫኛ ጥቅሞች, ዝቅተኛ ዋጋ እና ከፍተኛ የገበያ ድርሻ.

ድጋሚ የገባ (Dovetail-አይነት) ወለል ማስጌጥ

የእርግብ ቅርጽ ያለው መስቀለኛ መንገድ ይቀበላል. የታችኛው መክፈቻው ከኮንክሪት ጋር ሜካኒካዊ መስተጋብርን ከሚያስችለው ክፍት ዓይነት የመርከብ ወለል የበለጠ ጠባብ ነው። ዋነኛው ጠቀሜታው በተሻሻለ የእሳት መከላከያ እና ፀረ-ዝገት አፈፃፀም ላይ ነው.

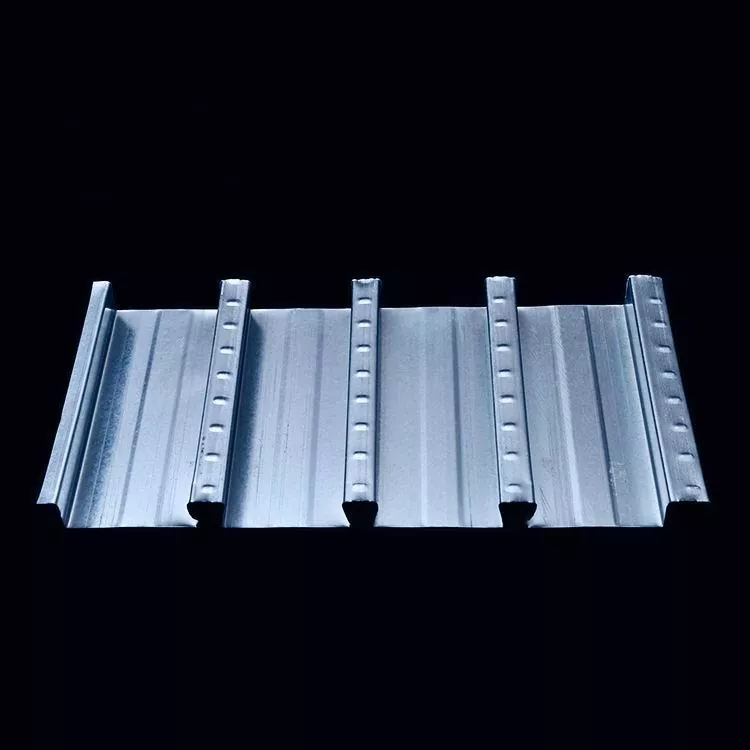

ዝግ ዓይነት የወለል ንጣፍ

በአሁኑ ጊዜ እጅግ በጣም ጥሩ የሆነ አጠቃላይ አፈፃፀም ያለው በጣም በሰፊው ጥቅም ላይ የዋለው ዓይነት ነው። የእሱ መስቀለኛ መንገድ ሙሉ በሙሉ በሲሚንቶ መሸፈን እንዲችል ሙሉ በሙሉ ተዘግቷል. ለስላሳ እና ንፁህ ገጽታ እና እጅግ በጣም ጥሩ የተቀናጀ እርምጃ ዋና ጥቅሞች አሉት።

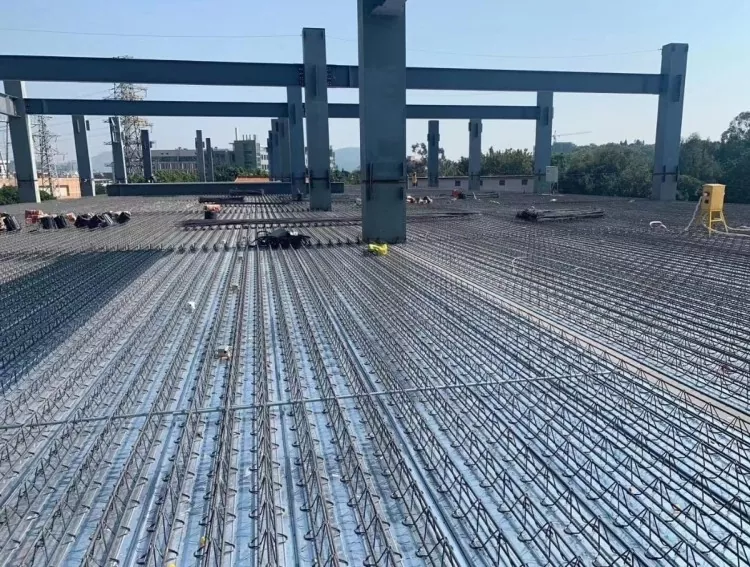

የአረብ ብረት-ባር ትራስ ወለል ማጌጫ

የአረብ ብረት-አሞሌ ትሮች በፋብሪካ ውስጥ ተዘጋጅተው እና ከግላቫኒዝድ ፕሮፋይል የተሰሩ የአረብ ብረቶች ጋር በተዋሃዱ የተገጣጠሙ ናቸው። ከተለመደው የፕሮፋይል-ብረት ወለል ንጣፍ ዋናው ልዩነቱ የሚሸከምበት ክፍል ውስጥ ነው። የመጀመሪያው ሁለቱ ክፍሎቹ የየራሳቸውን ተግባራት እንዲያከናውኑ ያስችለዋል, የኋለኛው ደግሞ የአንድን ቁሳቁስ ሁለት ዓላማ ይገነዘባል. የብረት-ባር ትራስ ወለል ንጣፍ ግልጽ የሆነ የተግባር ክፍፍል ፣ የበለጠ አስተማማኝ አፈፃፀም እና ቀላል የጥራት ቁጥጥር ይመካል። በተቃራኒው የተለመደው የፕሮፋይል-ብረት ወለል ንጣፍ በእያንዳንዱ ክፍል ትስስር ላይ ከፍተኛ መስፈርቶችን ያስገድዳል.

የወለል ንጣፎችን መምረጥ በመሠረቱ በቦታ ፣ በጭነት ፣ በግንባታ ቅልጥፍና እና በአጠቃላይ ወጪዎች መካከል ምክንያታዊ ግምትን ያካትታል ። ከተለያዩ ዓይነቶች መካከል ክፍት-ዓይነት ንጣፍ ዝቅተኛ ዋጋ አለው ። እንደገና የገባ ንጣፍ ከፍተኛ የእሳት እና የዝገት መቋቋምን ይሰጣል ። የተዘጉ ዓይነት መደረቢያዎች ምርጡን አጠቃላይ አፈፃፀም ያቀርባል; እና የብረት-ባር ትራስ መደርደር ከፍተኛ የግንባታ ቅልጥፍና እና ተስማሚ የጥራት ቁጥጥር ባህሪያት.
