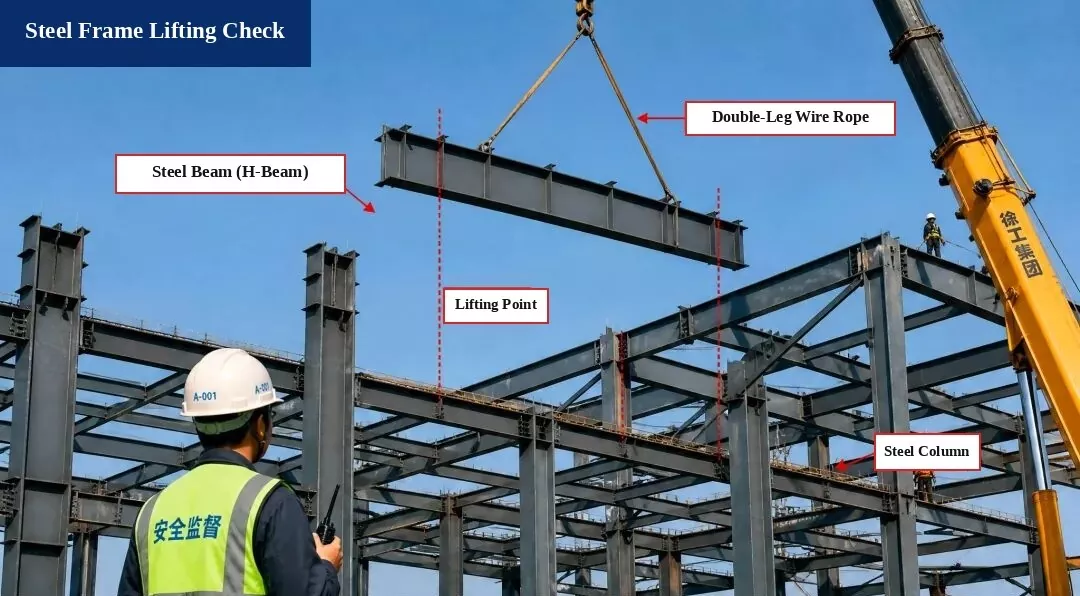

1. የብረት ፍሬም ማንሳት ቼክ (ሂስቲንግ ስሌት)

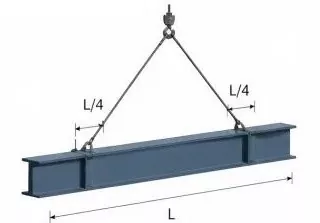

I. የማንሳት ንድፍ

አባል፡የብረት ምሰሶ H500 × 200 × 10 × 16፣ ርዝመት L = 12.0 ሜትር

የማንሳት ነጥቦች፡-ከእያንዳንዱ የጨረር ጫፍ በ L / 4 ያዘጋጁ

የወንጭፍ አንግልα ≈ 60 °

II. የመጫን ስሌት

1. የጨረር እራስ ክብደት;
ጂ = ρ × V = 78.5 kN/m³ × 0.212 m³/ሜ × 12.0 ሜትር = 199.9 ኪ.

2. ተለዋዋጭ የመጫን ሁኔታ፡-1.1 ይውሰዱ

3. የወንጭፍ ክብደት;ችላ ተብሏል (የማይቻል)

4. ጠቅላላ የማንሳት ጭነት፡-
P = G × 1.1 = 219.9 kN

5. የወንጭፍ ውጥረት (ሚዛናዊ ጭነት)
ቲ = P / (2 × cos α) = 219.9 / (2 × cos 60 °) = 219.9 ኪ.

III. Sling የደህንነት ፍተሻ

1. የወንጭፍ ዓይነት፡-φ20 የብረት ሽቦ ገመድ, የሚሰበር ጭነት Fb = 360 kN

2. የደህንነት ሁኔታ (n):
n = Fb / ቲ = 360 / 219.9 = 1.64 > 1.25

መደበኛ መስፈርቶችን ያሟላል!

መደምደሚያ ያረጋግጡ፡
የማንሳት ስራው ደህንነቱ የተጠበቀ እና የኮድ መስፈርቶችን ያሟላ ነው።

የማጣቀሻ ደረጃዎች

• የአረብ ብረት ግንባታ ኮድ (ጂቢ 50755-2012)

በግንባታ ላይ ለማንሳት እና ለማንሳት ቴክኒካል ኮድ (JGJ 276-2012)

የደህንነት ማስታወሻዎች፡-

1. ከማንሳትዎ በፊት የብረት ሞገዶችን፣ የሽቦ ገመዶችን እና የማንሳት መሳሪያዎችን አስተማማኝ እና አስተማማኝ መሆናቸውን ያረጋግጡ።

2. የማንሳት ሂደቱን እንዲመራ የተወሰነ ሰው መድብ። ማንም ሰው በተነሳው ምሰሶ ስር መቆም አይችልም.

3. የንፋስ ፍጥነት ደረጃ 6 ወይም ከዚያ በላይ ሲደርስ የማንሳት ስራን ወዲያውኑ ያቁሙ።

2. የአረብ ብረት ክፈፍ መትከል እና መፈተሽ - የብረት ምሰሶ መትከል

የብረት ምሰሶውን ወደታቀደው ቦታ ያንሱት, ከዚያም የመጫኛ ጥራቱ የንድፍ መስፈርቶችን የሚያሟላ መሆኑን ለማረጋገጥ የግንኙነት መገጣጠሚያዎችን ይፈትሹ እና ያጽድቁ.

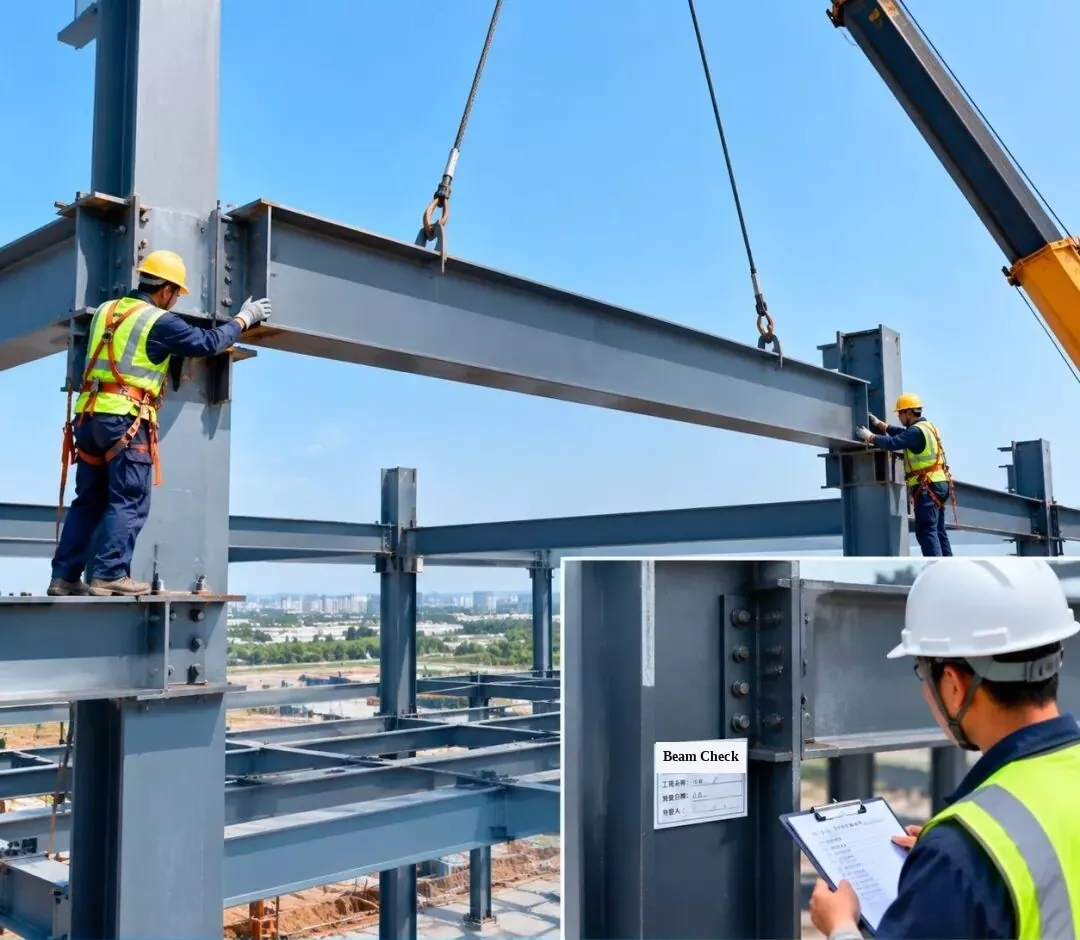

[በአምድ ላይ የማስገባት መለያ፡ የብረት ምሰሶ ጭነት ምርመራ | የፕሮጀክት ስም፡ ወርክሾፕ #1 | የፍተሻ ቀን | ኢንስፔክተር]

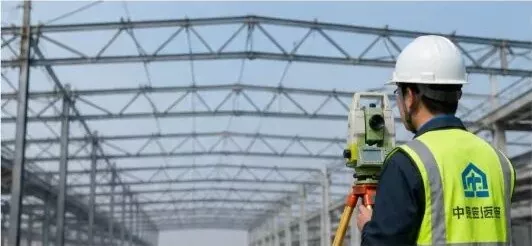

3. የአረብ ብረት ፍሬም መትከል እና መፈተሽ - የብረት ጣራ ጣራ መትከል

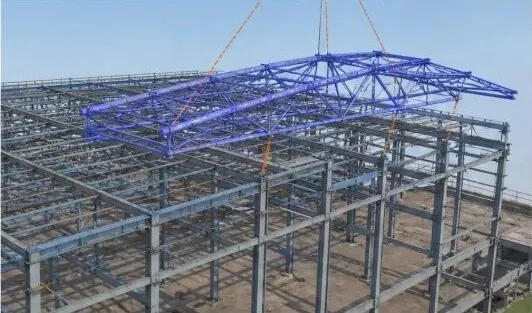

1. 3D BIM ማስመሰል፡የማንሳት እቅዱን እና የመጫኛ ቅደም ተከተል ለማሻሻል የብረት ጣራ ጣራ መትከልን አስመስለው.

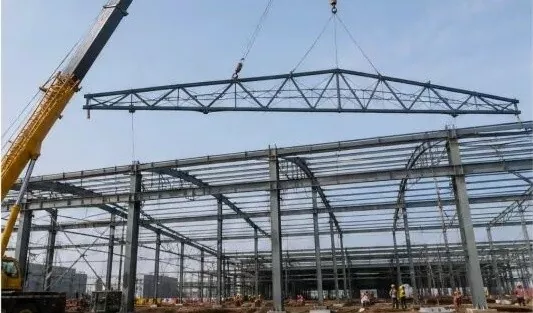

2. የጣሪያ ትራስ ማንሳት;ትራሱን ለማንሳት የጭነት መኪና ክሬን ይጠቀሙ እና ሚዛኑን ሲጠብቁ ቀስ ብለው ያስቀምጡት።

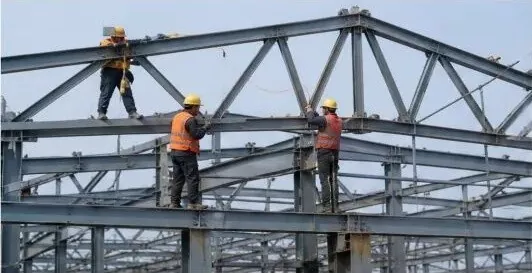

3. አቀማመጥ እና ጊዜያዊ ማስተካከል፡የጣራው ጣራ ከተቀመጠ በኋላ, ለጊዜው ይጠብቁ እና ቦታውን እና ቁመቱን (ከፍታውን) ያስተካክሉት.

4. ከፍተኛ-ጥንካሬ ቦልት ግንኙነት፡-ጠንካራ ግንኙነትን ለማረጋገጥ በንድፍ ደንቦቹ መሰረት የከፍተኛ ጥንካሬን መቀርቀሪያዎችን ይዝጉ.

5. የመጫኛ ቁጥጥር;ኮዱን የሚያሟሉ መሆናቸውን ለማረጋገጥ የጠርዝውን ቁመት፣ ስፋት፣ መታጠፍ (ማጠፍ) እና ቀጥ ያለ አሰላለፍ ያረጋግጡ።

6. የፍተሻ መዝገብ፡-ፍተሻውን ካለፉ በኋላ የመመዝገቢያ ቅጹን ይሙሉ እና ወደ ቀጣዩ የግንባታ ደረጃ ይሂዱ.

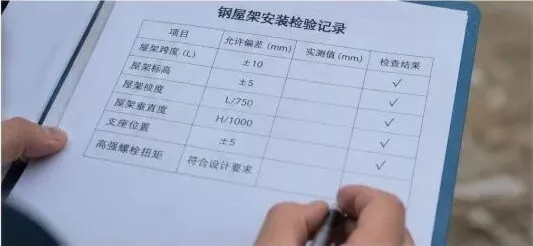

የአረብ ብረት ጣሪያ ትራስ የመጫኛ ፍተሻ መዝገብ

የፍተሻ ንጥል	የተፈቀደ ስህተት (ሚሜ)	የሚለካ እሴት (ሚሜ)	ውጤቱን ያረጋግጡ
Truss Span (ኤል)	±10	—	√ (ማለፍ)
የትራስ ቁመት (ከፍታ)	±5	—	√ (ማለፍ)
ትራስ መታጠፍ (ማፈንገጥ)	ኤል / 750	—	√ (ማለፍ)
Truss አቀባዊ አሰላለፍ	ሸ / 1000	—	√ (ማለፍ)
የድጋፍ አቀማመጥ	±5	—	√ (ማለፍ)
ከፍተኛ-ጥንካሬ ቦልት Torque	የንድፍ መስፈርቶችን ያሟላል።	—	√ (ማለፍ)

ቁልፍ መቆጣጠሪያ ነጥቦች፡-

በአይነታቸው፣ በመጠን እና በመበየድ ጥራታቸውን ለማረጋገጥ በቦታው ላይ ያሉትን ሁሉንም የአረብ ብረት ክፍሎችን ያረጋግጡ።
የማንሳት ደህንነትን ለማረጋገጥ አስተማማኝ እና ተግባራዊ የማንሳት እቅድ ይጠቀሙ;
ጠርዙን ከተቀመጠ በኋላ ወዲያውኑ ያስተካክሉት እና ያስተካክሉት;
ሁሉንም ከፍተኛ-ጥንካሬ ብሎኖች በትክክል ማሰር እና በኮዱ መሠረት ጉልበታቸውን ይፈትሹ;
የተጫነው መዋቅር ሁሉንም የንድፍ እና የኮድ መስፈርቶች የሚያሟላ መሆኑን ለማረጋገጥ ሙሉ ምርመራ ያካሂዱ።

4. የአረብ ብረት ክፈፍ መትከል እና መፈተሽ - የተዘበራረቀ የብረት ምሰሶ መትከል

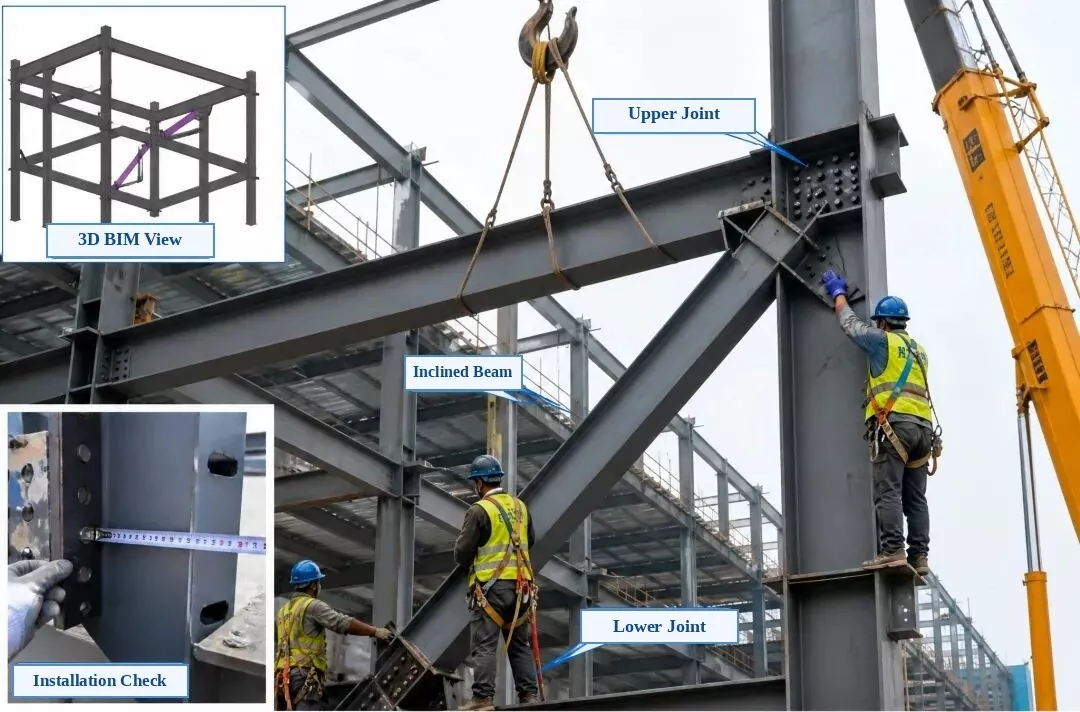

የወጡ የፎቶ መለያዎች፡-ከላይ-ግራ ማስገቢያ፡ 3D BIM እይታ | ከታች-ግራ ማስገቢያ፡ የመጫኛ ማረጋገጫ | ዋና ፎቶ፡ የላይኛው የግንኙነት መገጣጠሚያ፣ የተዘበራረቀ የብረት ምሰሶ (ዲያግናል ቅንፍ)፣ የታችኛው የግንኙነት መገጣጠሚያ

የአረብ ብረት ክፈፍ መትከል እና መፈተሽ - የተዘበራረቀ የብረት ምሰሶ ጭነት

1. የቅድመ-መጫኛ ማረጋገጫ፡-የክፍል ቁጥሩን ፣ መጠኑን ፣ የቦልት ቀዳዳውን አቀማመጥ እና የግንኙነት ሰሌዳ አቅጣጫ ያረጋግጡ ። የግንኙነቶች ንጣፎች ጠፍጣፋ፣ ንፁህ እና ከቡርስ ወይም ዘይት የፀዱ መሆናቸውን ያረጋግጡ።

2. ማንሳት እና አቀማመጥ፡-የታጠፈውን ምሰሶ ቀስ በቀስ ወደ ቦታው ለማንሳት ሁለት የማንሳት ነጥቦችን ይጠቀሙ። በጊዜያዊነት ያስተካክሉት እና ሁለቱም የላይኛው እና የታችኛው መጋጠሚያዎች ከብረት አምድ እና ምሰሶ ጋር በትክክል እንዲሰለፉ ያድርጉ.

3. አሰላለፍ እና ማስተካከል፡-የንድፍ መስፈርቶችን ለማሟላት የመሃከለኛውን መስመር አቀማመጥ, ቁመት እና ቀጥ ያለ አሰላለፍ ያስተካክሉት. ከተስተካከለ በኋላ ቋሚውን ግንኙነት ያጠናቅቁ.

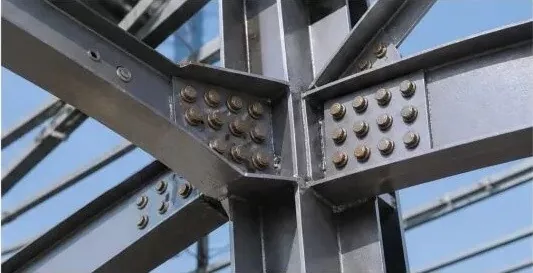

4. የግንኙነት ዘዴ፡-ከፍተኛ-ጥንካሬ ብሎኖች ጋር ይገናኙ. ዲዛይኑ በሚጠይቀው መሰረት ከመሃል ወደ ውጭ ወደ ሁለቱም ጎራዎች እኩል ያድርጓቸው እና ከመጨረሻው የማጥበቂያ ማለፊያ ፍተሻ በኋላ እያንዳንዱን መቀርቀሪያ ምልክት ያድርጉ።

5. የመጫኛ ቁጥጥር;የመሃል መስመር አቀማመጥ፣ ቁመቱ፣ ቀጥ ያለ አሰላለፍ፣ የሰሌዳ ንክኪ ጥብቅነት እና የቦልት ጥብቅነት ጥራትን ያረጋግጡ። ሁሉም ነገር የብረት አወቃቀሮችን የግንባታ ጥራት (ጂቢ 50205) የመቀበል ህግን ማሟላት አለበት.

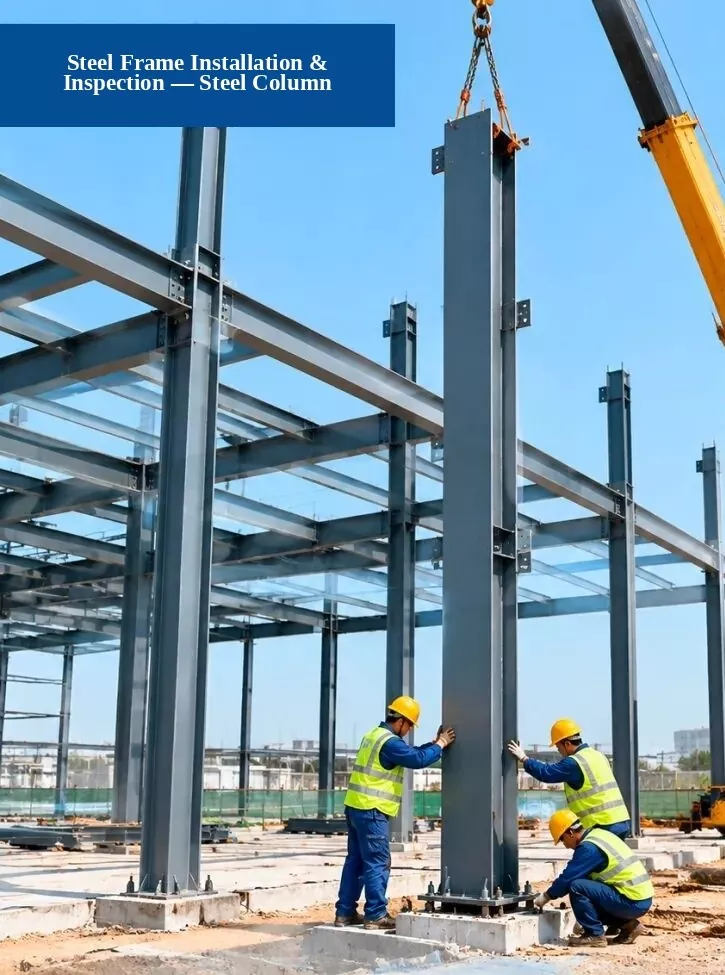

5. የብረት ክፈፍ መትከል እና መፈተሽ - የአረብ ብረት አምድ መትከል

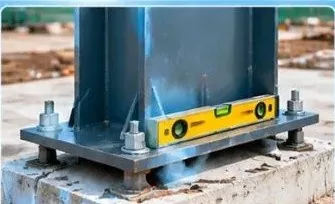

1. የመሠረት ማረጋገጫ፡-የመልህቁ መቀርቀሪያ ቦታዎች፣ የመሠረት ቁመት እና የመሠረት ልኬቶች የንድፍ መስፈርቶችን የሚያሟሉ መሆናቸውን ያረጋግጡ።

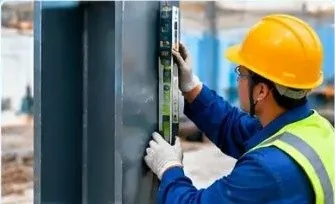

2. አቀባዊ አሰላለፍ ፍተሻ፡-የአረብ ብረት አምድ ምን ያህል ቀጥ ያለ (በአቀባዊ) እንደቆመ ለመፈተሽ ጠቅላላ ጣቢያ፣ ሌዘር ፕላም ወይም ቀጥ ያለ ደረጃ ይጠቀሙ።

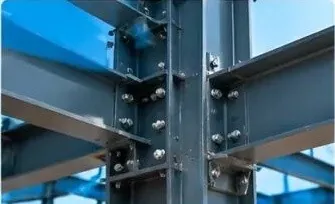

3. የግንኙነት ጥራት ማረጋገጫ፡-ከፍተኛ ጥንካሬ ያላቸው ብሎኖች፣ ዌልዶች እና የግንኙነት ሰሌዳዎች መደበኛ መስፈርቶችን የሚያሟሉ መሆናቸውን ያረጋግጡ።

የግንባታ ሂደት;1. የዝግጅት ስራ → 2. ማንሳት እና ቦታ ብረት አምድ → 3. መጫን እና ማቆየት → 4. ምርመራ እና መቀበል

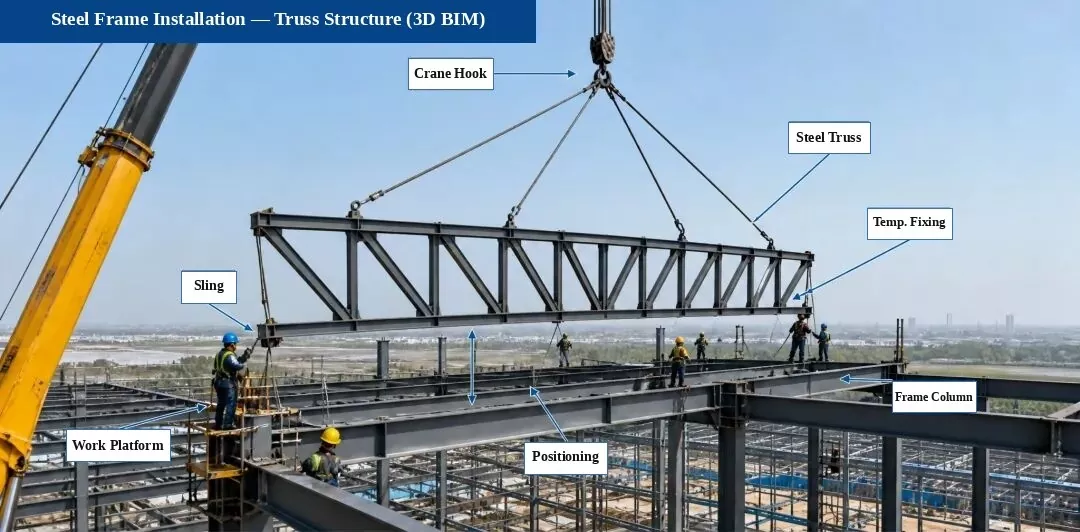

6. የአረብ ብረት ፍሬም መጫኛ - የ Truss Structure Installation (3D BIM ዲያግራም)

የመጫን ሂደት ፍሰት;የዳሰሳ ጥናት እና ምልክት ማድረጊያ → የድጋፍ ማረጋገጫ → ማንሳት እና ቦታ → ጊዜያዊ ማስተካከል → አሰላለፍ እና ማስተካከያ → ከፍተኛ ጥንካሬ ያለው ቦልት ግንኙነት → ብየዳ (ከተፈለገ)

ቁልፍ የመጫኛ ነጥቦች:

ከማንሳትዎ በፊት የድጋፍ ማእከላዊ መስመርን, ቁመትን እና የተገጠመውን ክፍል ቦታዎችን ሁለት ጊዜ ያረጋግጡ;
ማንሳት በሚነሳበት ጊዜ የንፋስ መመሪያ ገመዶችን (ታግላይን) ያያይዙ, ትራስ እንዲረጋጋ;
ማጠፍ እና ማዛባትን ለመከላከል ከቦታው በኋላ ወዲያውኑ ትራሱን ያስተካክሉ እና ይጠብቁ;
ከፍተኛ-ጥንካሬ የቦልት ግንኙነቶች የንድፍ እና የኮድ ደንቦችን መከተል እና ወደ አስፈላጊው ጉልበት ጥብቅ መሆን አለባቸው;
ዌልድ ጥራት የብረት አወቃቀሮችን የግንባታ ጥራት (ጂቢ 50205) ተቀባይነት ባለው ኮድ ውስጥ ያሉትን ደንቦች ማሟላት አለበት.

ቁልፍ የፍተሻ ነጥቦች (የጣቢያ ፎቶዎች)

1. ድጋፍ እና የጋራ ቼክ

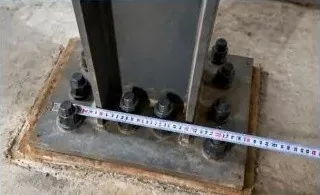

የንድፍ መስፈርቶችን የሚያሟሉ መሆናቸውን ለማረጋገጥ የድጋፍ ብሎኖች፣ የሺም ሰሌዳዎች እና የተከተቱ ክፍሎች አቀማመጥ እና ቁመቶች ያረጋግጡ።

2. ትረስት አሰላለፍ ቼክ

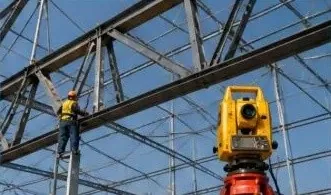

የመሃል መስመርን ፣ ቁመትን እና የታጠፈውን የታጠፈ ለመለካት አጠቃላይ ጣቢያን ይጠቀሙ እና የአሰላለፍ ማስተካከያዎችን ያድርጉ።

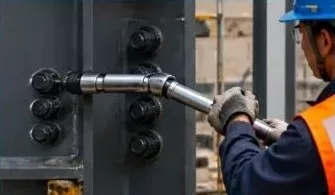

3. ከፍተኛ-ጥንካሬ ቦልት ቼክ

የከፍተኛ-ጥንካሬ ብሎኖች ቁጥር፣ መጠን እና ጉልበት ይፈትሹ እና በኮዱ በሚፈለገው መሰረት እንደገና ይሞክሩ።

ማስታወሻ፡-በዚህ ኘሮጀክት ውስጥ ያለው የጣውላ መዋቅር በፋብሪካው ውስጥ አስቀድሞ ተሰብስቦ እና በቦታው ላይ ባሉት ክፍሎች ውስጥ በትክክል መጫን, ጥራት እና ደህንነትን ለማረጋገጥ ይነሳል.

7. የብረት ፍሬም እና ፕሮፋይል የብረታ ብረት ጣሪያ ሉህ መትከል እና መፈተሽ

የአረብ ብረት ክፈፍ መጫኛ እና ቁጥጥር

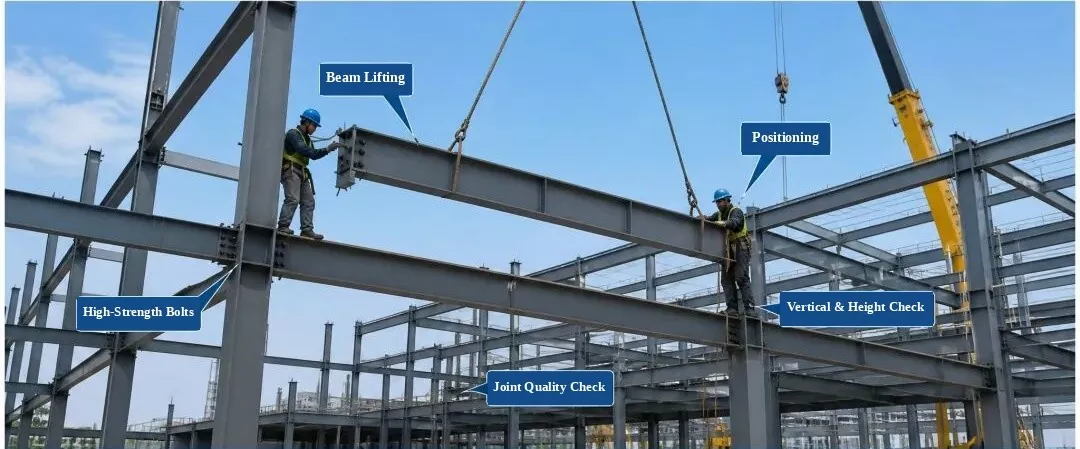

(ስያሜዎች፡ ቢም ማንሳት፣ አቀማመጥ፣ ከፍተኛ-ጥንካሬ ብሎኖች፣ አቀባዊ እና ቁመት ፍተሻ፣ የጋራ የጥራት ማረጋገጫ)

1. የገቢ ክፍል ፍተሻ፡-የቁሳቁስን ጥራት፣ መጠን፣ የገጽታ ሁኔታ እና ቀጥተኛነት ያረጋግጡ። ፍተሻ ካለፈ በኋላ ብቻ ይጫኑ።

2. የሂደት ቁጥጥር፡-በሚጫኑበት ጊዜ የክፍል አቀማመጥን ፣ ቁመትን ፣ ቀጥ ያለ አሰላለፍ እና የቦልትን ማጠንጠን ይቆጣጠሩ።

3. የፍተሻ ዕቃዎች፡-የመሃል መስመር አቀማመጥ፣ ቁመት፣ ቀጥ ያለ አሰላለፍ፣ የገጽታ ጠፍጣፋ እና የቦልት ግንኙነት ጥራት።

4. የጥራት ደረጃ፡የአረብ ብረት መዋቅሮች የግንባታ ጥራት (ጂቢ 50205-2020) ተቀባይነት ያለውን ኮድ ማሟላት አለበት.

ፕሮፋይል የብረታ ብረት ጣሪያ ሉህ መጫን እና መፈተሽ

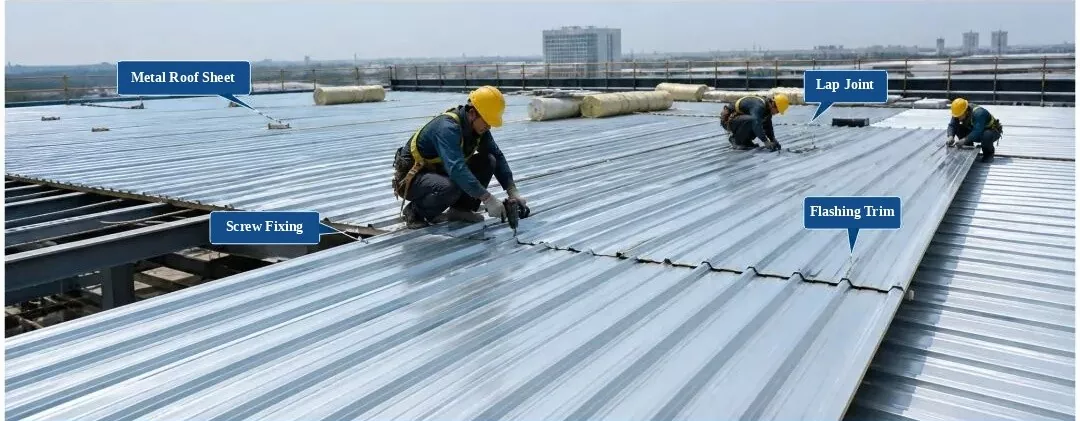

(ስያሜዎች፡ የብረት ጣሪያ ሉህ፣ የጭን መገጣጠሚያ፣ እራስን መታ ማድረግ ስክሪፕት መጠገኛ፣ ብልጭ ድርግም የሚሉ)

1. የቁሳቁስ ፍተሻ፡-የፓነሉን መገለጫ፣ ውፍረት፣ ሽፋን እና ቀለም ያረጋግጡ። ፍተሻ ካለፉ በኋላ ብቻ ይጠቀሙ።

2. የመጫኛ ህጎች፡-ፓነሎችን በትክክል መደራረብ እና በጥብቅ ያስተካክሉዋቸው. ምንም የጎደሉ ወይም ያልተቀመጡ ብሎኖች የሌሉበት የጠመዝማዛ ክፍተት በመደበኛ ገደቦች ውስጥ ያቆዩ።

3. የፍተሻ ዕቃዎች፡-የጣራ ጠፍጣፋ፣ መደራረብ ስፋት፣ የመያዣ ነጥብ ክፍተት እና የውሃ መከላከያ ዝርዝሮች።

4. የጥራት ደረጃ፡ለብረታ ብረት ጣሪያ ምህንድስና (ጂቢ 50345-2012) የቴክኒክ ኮድ ማሟላት አለበት.

8. የብረት ክፈፍ መትከል እና መፈተሽ - የአረብ ብረት ደረጃዎች እና የእጅ ባቡር መትከል

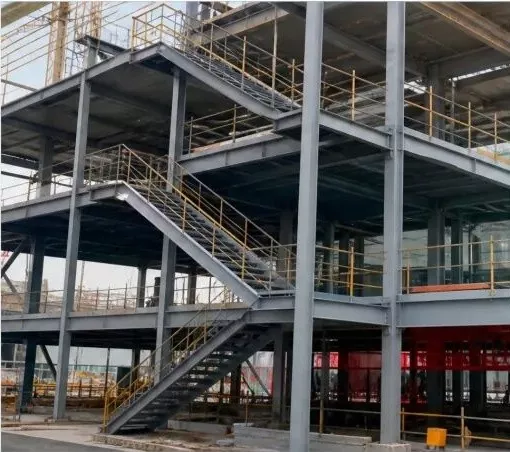

1. የተጠናቀቁ የብረት ደረጃዎች እና የእጅ መወጣጫዎች (የጣቢያ ፎቶ)

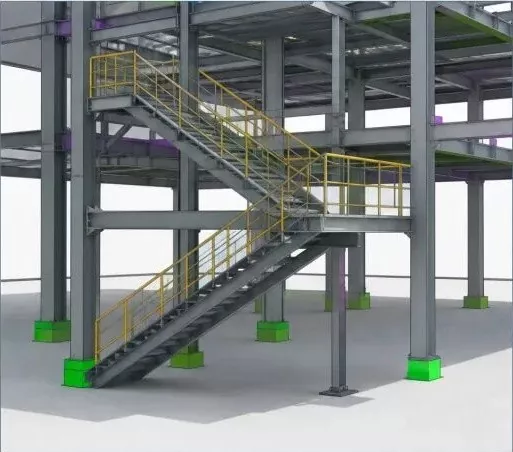

2. 3D BIM ሞዴል (የብረት ደረጃዎች እና የእጅ መወጣጫዎች)

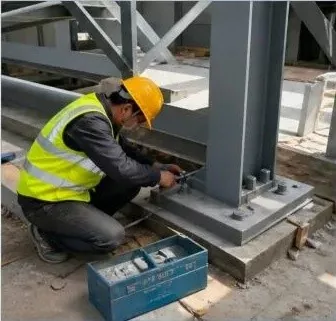

3. የብረት ደረጃ መጫኛ (የጣቢያ ሥራ)

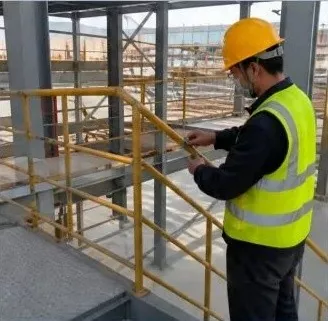

4. የእጅ ባቡር መጫኛ (የጣቢያ ሥራ)

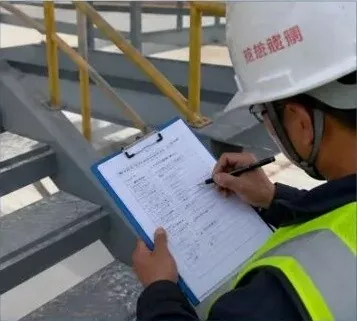

5. የመጫኛ ጥራት ምርመራ (የጣቢያ ቼክ)

መመሪያዎች፡-

የአረብ ብረት ደረጃዎችን እና የእጅ ወለሎችን ከመጫንዎ በፊት የክፍሉን ልኬቶች, ቁመቶች እና የአቀማመጥ ማእከላዊ መስመሮችን ሁለት ጊዜ ያረጋግጡ;
የታሰሩ ግንኙነቶችን በሚጠቀሙበት ጊዜ ጥብቅ ግንኙነትን ለማረጋገጥ የቦልቱን መጠን, መጠን እና ጥንካሬን ያረጋግጡ;
የንድፍ እና የኮድ መስፈርቶችን የሚያሟሉ ሙሉ እና ለስላሳ ብየዳዎች ያሉት የተጫኑ የእጅ ወለሎች ጠንካራ እና ቀጥ ያሉ መሆን አለባቸው።
ከተጫነ በኋላ የጥራት ፍተሻ ያካሂዱ እና የፕሮጀክት ጥራትን ለማረጋገጥ የፍተሻ መዝገቡን ይሙሉ።

ለብረት አወቃቀሮች (የብረት ክፈፎች) የግንባታ ሂደት ደረጃዎች
