የአረብ ብረት መዋቅራዊ አካላት የተሟላ መመሪያ፡ ሁለተኛ ደረጃ አባላት እና የግንኙነት ዝርዝሮች

ያለፈው እትም የአንደኛ ደረጃ ጭነት-ተሸካሚ አባላትን እና የማጠናከሪያ እና የመረጋጋት አባላትን ዝርዝሮችን እና የአቀማመጥ ስዕሎችን አሳይቷል።የአረብ ብረት መዋቅርአካላት. ይህ ክፍለ ጊዜ የሁለተኛ እና ተያያዥ ክፍሎችን እንዲሁም ግንኙነቶችን እና መዋቅራዊ እቃዎችን በማስተዋወቅ ይቀጥላል. ከታች ያሉት የተለመዱ የአቀማመጥ አቀማመጥ መግለጫዎች እና በብረት ህንፃዎች ውስጥ የእያንዳንዱ አካል ሙሉ ዝርዝሮች ናቸው.

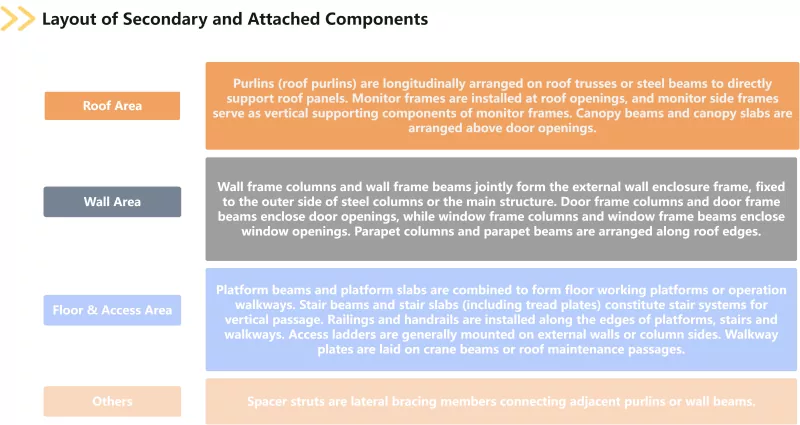

ሁለተኛ እና ተያያዥነት ያላቸው ክፍሎች ፑርሊንስ፣ የግድግዳ ፍሬም አምዶች፣ የግድግዳ ፍሬም ጨረሮች፣ ሞኒተሪ ክፈፎች፣ የጎን ክፈፎችን መከታተል፣ ደረጃ ጨረሮች፣ የእርከን ሰሌዳዎች፣ የመድረክ ጨረሮች፣ የመድረክ ሰሌዳዎች፣ የባቡር ሀዲዶች፣ የእጅ መሄጃዎች፣ የመዳረሻ መሰላልዎች፣ የእግረኛ መንገድ ሰሌዳዎች እና ስፔሰርስ ስታትስቲክስ፣ የበር ፍሬም አምዶች፣ የበር ፍሬም ጨረሮች፣ የመስኮት ክፈፎች አምዶች፣ የመስኮት ፍሬም ጨረሮች እና ፓራፒስ ሊሆን ይችላል ጨረሮች. ፑርሊንስ በጣሪያ ማጽጃዎች እና በግድግዳ ማጽጃዎች የተከፋፈሉ ሲሆን የእርከን ንጣፎች ግን የእርግጠኛ ሰሌዳዎችን ይሸፍናሉ. እንደ ማቀፊያ ፣ መተላለፊያ ፣ የቀን ብርሃን እና አየር ማናፈሻ ፣ ሁለተኛ ደረጃ እና ተያያዥ አካላት የንፋስ ጭነቶችን ፣ የበረዶ ጭነቶችን እና ሌሎች ጭነቶችን ወደ ዋናው መዋቅር ያስተላልፋሉ። የብረት ሕንፃዎችን ታማኝነት እና የአገልግሎት ተግባራትን የሚያረጋግጡ አስፈላጊ ክፍሎች ናቸው.

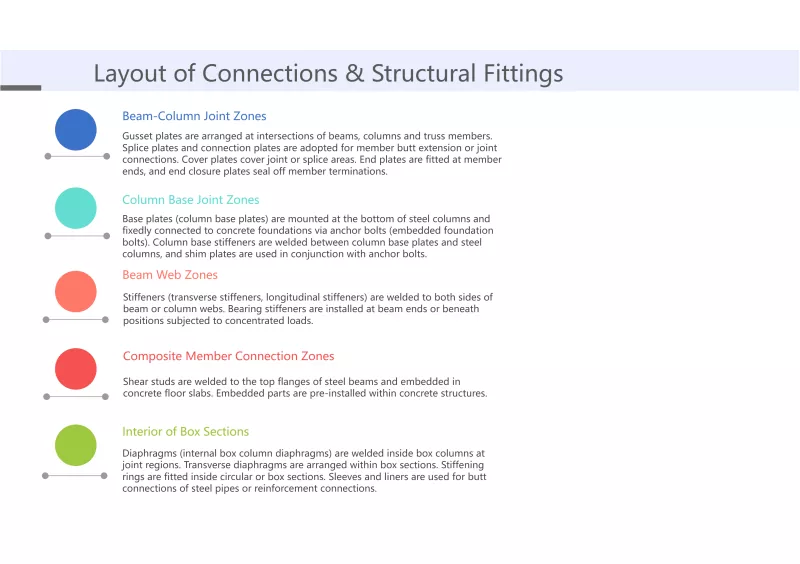

ግንኙነቶች እና መዋቅራዊ ፊቲንግ የጉሴት ሳህኖች ፣ ስቲፊነሮች ፣ ማጠናከሪያዎች ፣ የሺም ሳህኖች ፣ የግንኙነት ሰሌዳዎች ፣ ስፕላስ ሳህኖች ፣ የሽፋን ሰሌዳዎች ፣ የመጨረሻ መዝጊያ ሰሌዳዎች ፣ የመጨረሻ ሰሌዳዎች ፣ የመሠረት ሰሌዳዎች ፣ የዓምድ ቤዝ ማጠንከሪያዎች ፣ የአምድ መልህቅ ብሎኖች ፣ ከፍተኛ-ጥንካሬ ብሎኖች ፣ ተራ ክፍሎች ፣ የታሸገ መስመር ፣ ማጠንከሪያ ቀለበቶች፣ ድያፍራምሞች እና ተሻጋሪ ድያፍራምሞች። stiffeners transverse stiffeners እና ቁመታዊ stiffeners ይከፈላሉ; የመሠረት ሰሌዳዎች የዓምድ መሠረት ሰሌዳዎችን ያካትታሉ; አምድ መልህቅ ብሎኖች ደግሞ የተከተተ መሠረት ብሎኖች በመባል ይታወቃሉ; የተቆራረጡ ማሰሪያዎች ስቲድ ማገናኛዎች ተብለው ይጠራሉ; ዲያፍራም ለሳጥን አምዶች የውስጥ ድያፍራምሞችን ይሸፍናል። እንደ አስፈላጊ ምድብየአረብ ብረት መዋቅርክፍሎች፣ ግንኙነቶች እና መዋቅራዊ ዕቃዎች ሁሉም ሸክሞችን የሚሸከሙ አባላት በቅንጅት ውስጥ ውጤታማ በሆነ መንገድ መሥራት እንደሚችሉ እና የጭነት ማስተላለፊያ መንገዱ ቀጣይ እና አስተማማኝ መሆኑን በቀጥታ ይወስናሉ።

እስካሁን ድረስ በመዋቅራዊ ስብጥር የተመደቡት አራት ዋና ዋና የብረት መዋቅራዊ ክፍሎች ሁሉም ተስተካክለዋል. ከላይ ያሉት ሁሉም ክፍሎች በብረት ህንጻዎች የግንባታ ስዕሎች ላይ ይሳባሉ, በመዋቅራዊ ስሌት ሪፖርቶች ውስጥ በኃይል ትንተና ውስጥ የተካተቱ እና በተጠናቀቁት መዋቅሮች ውስጥ በቋሚነት ይቀመጣሉ. የንጥረ ነገሮች ጥምረት ከተለያዩ የፕሮጀክት ዓይነቶች ጋር ይለያያል. የእያንዳንዱን አይነት አካል ተግባራዊ አቀማመጥ እና አቀማመጥ አመክንዮ ትክክለኛ ግንዛቤ ትክክለኛ መጠን ሂሳቦችን ለማጠናቀር እና አጠቃላይ የአሀድ ዋጋዎችን በምክንያታዊነት ለመወሰን ቅድመ ሁኔታ ነው ፣ እንዲሁም የብረታ ብረት ህንጻዎች የንድፍ ዓላማ ወደ አስተማማኝ እና አስተማማኝ አካላዊ ህንፃዎች እንዲሸጋገር የሚያስችል መሠረት ነው።
